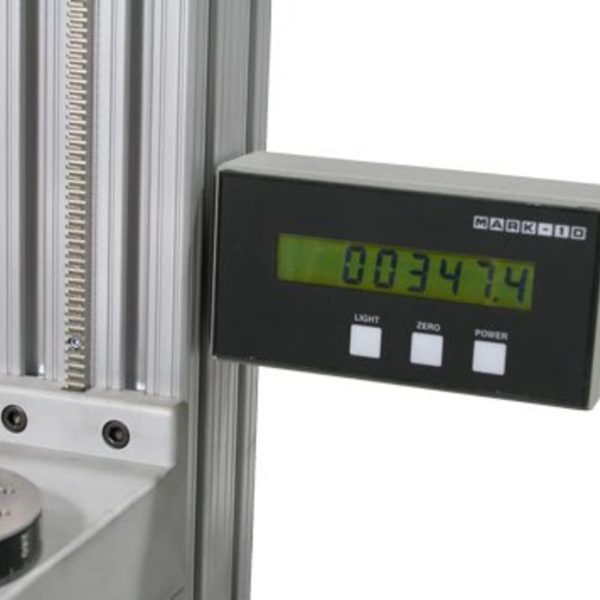

Mark-10 TST001 Indicador digital de ángulo
$1,171.00 USD
Mark-10
Mark-10 TSTH Manual Torque Test Stand
Banco manual horizontal para pruebas de torque de hasta 100 lbF·in (11.3 N·m). Cuenta con volante lateral de operación suave, placa rotativa para montaje de fixtures, deslizador accionado por palanca e indicador angular de 2°. Su diseño modular permite incorporar sensores R50 e indicadores de torque para ensayos de tapas, sujetadores, resortes de torsión, componentes médicos y mecanismos rotativos.
$3,637.00 USD
11
People watching this product now!
Payment Methods:
Descripción
El TSTH utiliza un volante lateral para aplicar el torque manualmente y un deslizador accionado por palanca para posicionar rápidamente la muestra. Su diseño modular permite incorporar sensores de torque, indicadores y diferentes fixtures.
| Especificación | TSTH |
|---|---|
| Modelo | TSTH |
| Tipo | Banco manual de pruebas de torque |
| Orientación | Horizontal |
| Capacidad máxima de torque | 100 lbF·in / 11.3 N·m |
| Sentido de medición | Horario y antihorario |
| Recorrido angular máximo | Ilimitado |
| Velocidad angular | 12° por revolución del volante |
| Resolución del indicador angular | 2° |
| Profundidad de garganta | 4.10″ / 104 mm |
| Carrera máxima del deslizador | 15.5″ / 394 mm |
| Velocidad del deslizador | 1.047″ / 26.6 mm por revolución de palanca |
| Peso | 27 lb / 12.2 kg |
| Peso de envío | 36 lb / 16.3 kg |
| Garantía | 3 años |
| Origen | EUA |
| Código HS | 9024900000 |
| ECCN | EAR99 |
Características principales
- Capacidad de 100 lbF·in / 11.3 N·m.
- Medición de torque CW y CCW.
- Volante lateral para aplicación suave y controlada.
- Placa rotativa de torque con matriz de orificios roscados para montar mordazas y fixtures.
- Deslizador accionado por palanca, con topes de recorrido.
- Indicador angular analógico integrado con 2° de resolución.
- Recorrido angular sin límite.
- Diseño modular para diferentes sensores y accesorios.
Sistema de medición
El TSTH es el banco mecánico, por lo que el sensor de torque y el indicador se adquieren por separado.
Una configuración típica sería:
TSTH → sensor R50 → indicador 5i/7i → fixture → muestra
Los sensores Mark-10 R50 se montan directamente en el banco y están disponibles en seis capacidades, desde 10 ozF·in hasta 100 lbF·in (7 a 1,150 N·cm). También pueden utilizarse indicadores de torque y los gauges integrados TT03.
Aplicaciones
El TSTH es adecuado para:
- Torque de apertura y cierre de tapas.
- Torque de botellas y envases.
- Torque de tornillos y sujetadores.
- Pruebas de resortes de torsión.
- Pruebas de componentes médicos.
- Pruebas de conectores.
- Caracterización de mecanismos rotativos.
- Ensayos de torque CW/CCW.
- Pruebas donde se requiera controlar la posición de la muestra durante la aplicación del torque.
Mark-10 señala específicamente aplicaciones como pruebas de torque de cierres y sujetadores.
Accesorios principales
| Accesorio | Función |
|---|---|
| R50 | Sensor universal de torque |
| Indicadores 5i / 7i | Visualización y adquisición del torque |
| TT03 | Gauge de torque integrado |
| AC1029 | Compensador axial para muestras que presentan movimiento axial |
| SP-2736-12 | Extensión de columna de 12″ / 305 mm |
| SP-2736-24 | Extensión de 24″ / 610 mm |
| SP-2736-42 | Extensión de 42″ / 1,065 mm |
| TSF002 | Kit de montaje horizontal/pared para TST/TSTH |
El AC1029 es particularmente interesante para pruebas de tapas y sujetadores roscados, ya que permite que la muestra tenga movimiento axial durante el ensayo.
TST vs. TSTH
| Característica | TST | TSTH |
|---|---|---|
| Orientación | Vertical | Horizontal |
| Torque máximo | 100 lbF·in | 100 lbF·in |
| Capacidad | 11.3 N·m | 11.3 N·m |
| Carrera del deslizador | 394 mm | 394 mm |
| Recorrido angular | Ilimitado | Ilimitado |
| Peso | 15 kg | 12.2 kg |
| Operación | Manual | Manual |
| Volante | Lateral | Lateral |
