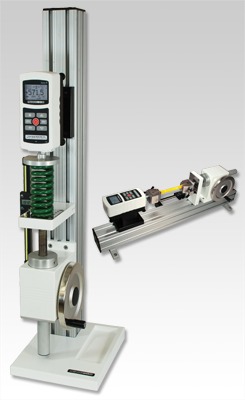

Mark-10 TSFH High Capacity Manual Test Stand
$2,960.00 USD
Mark-10 TSTH Manual Torque Test Stand
$3,637.00 USD
Mark-10
Mark-10 TST Manual Torque Test Stand
Banco manual vertical para pruebas de torque hasta 100 lbF·in (11.3 N·m). Cuenta con volante lateral de operación suave, mesa rotativa para montaje de fixtures, deslizador accionado por palanca e indicador angular de 2°. Su diseño modular permite configurarlo con sensores de torque, indicadores y mordazas para pruebas de tapas, sujetadores, resortes y componentes rotativos.
$3,637.00 USD
20
People watching this product now!
Payment Methods:
Descripción
El TST utiliza un volante lateral para aplicar torque de manera controlada y repetible. Cuenta con una mesa de carga rotativa con múltiples orificios roscados para instalar mordazas y accesorios, además de un deslizador accionado mediante palanca para acercar o retirar rápidamente la muestra.
| Especificación | TST |
|---|---|
| Tipo | Banco manual para pruebas de torque |
| Configuración | Vertical |
| Capacidad máxima de torque | 100 lbF·in / 11.3 N·m |
| Sentido de medición | Horario y antihorario |
| Movimiento angular máximo | Ilimitado |
| Velocidad angular | 12° por revolución del volante |
| Indicador angular | Analógico, 2° de resolución |
| Carrera máxima del deslizador | 15.5 in / 394 mm |
| Velocidad del deslizador | 1.047 in / 26.6 mm por revolución de palanca |
| Mesa de torque | Rotativa, con matriz de orificios roscados |
| Peso | 33 lb / 15 kg |
| Garantía | 3 años |
| País de origen | EUA |
| Código HS | 9024900000 |
Características principales
- Capacidad de hasta 100 lbF·in (11.3 N·m).
- Permite realizar pruebas tanto CW como CCW.
- Volante lateral para una aplicación suave y controlada del torque.
- Mesa de carga rotativa con orificios roscados para montar fixtures y mordazas.
- Deslizador accionado por palanca, facilitando colocar y retirar rápidamente las muestras.
- Diseño modular, por lo que puede configurarse con diferentes sensores, indicadores y accesorios.
Sistema completo de medición
El TST es principalmente el banco mecánico; el sensor e indicador de torque se seleccionan por separado. Mark-10 recomienda sus sensores Series R50, disponibles desde 10 ozF·in hasta 100 lbF·in (7 a 1,150 N·cm). También pueden utilizarse indicadores de torque compatibles.
Una configuración típica sería:
TST → sensor de torque R50 → indicador de torque → mordaza/fixture → muestra
Esto permite adaptar el sistema a diferentes pruebas, como torque de tapas, sujetadores, componentes rotativos o resortes de torsión.
Indicador angular
El TST incorpora un indicador angular de carátula de 2° de resolución y permite rotación angular ilimitada. Para aplicaciones que requieren mayor resolución, existe el accesorio TST001, indicador digital de ángulo con resolución de 0.1° y exactitud de aproximadamente ±0.7°.
Aplicaciones
- Torque de apertura/cierre de tapas y envases.
- Torque de tornillos y sujetadores.
- Ensayos de resortes de torsión.
- Pruebas de componentes rotativos.
- Pruebas de torque de conectores.
- Caracterización de mecanismos y controles.
- Ensayos de torque CW/CCW.
- Pruebas de productos donde se requiera relacionar torque vs. ángulo.
Accesorios importantes
| Accesorio | Función |
|---|---|
| R50 | Sensor universal de torque |
| Indicador de torque | Visualización y registro del torque |
| TST001 | Indicador digital de ángulo, 0.1° |
| Grips / fixtures | Sujeción de diferentes muestras |
| AC1029 | Compensador axial para aplicaciones como tapas y sujetadores roscados |
| SP-2736-12 / 24 / 42 | Extensiones de columna para aumentar el espacio de trabajo |
| TSF002 | Kit de montaje horizontal/pared |
TST vs. TSTH
| Característica | TST | TSTH |
|---|---|---|
| Orientación | Vertical | Horizontal |
| Torque máximo | 100 lbF·in / 11.3 N·m | 100 lbF·in / 11.3 N·m |
| Carrera deslizador | 15.5″ / 394 mm | 15.5″ / 394 mm |
| Movimiento angular | Ilimitado | Ilimitado |
| Peso | 33 lb / 15 kg | 27 lb / 12.3 kg |
| Operación | Manual | Manual |
