Mark-10 Advanced Motorized Torque Test Stand Horizontal TSTMH-DC

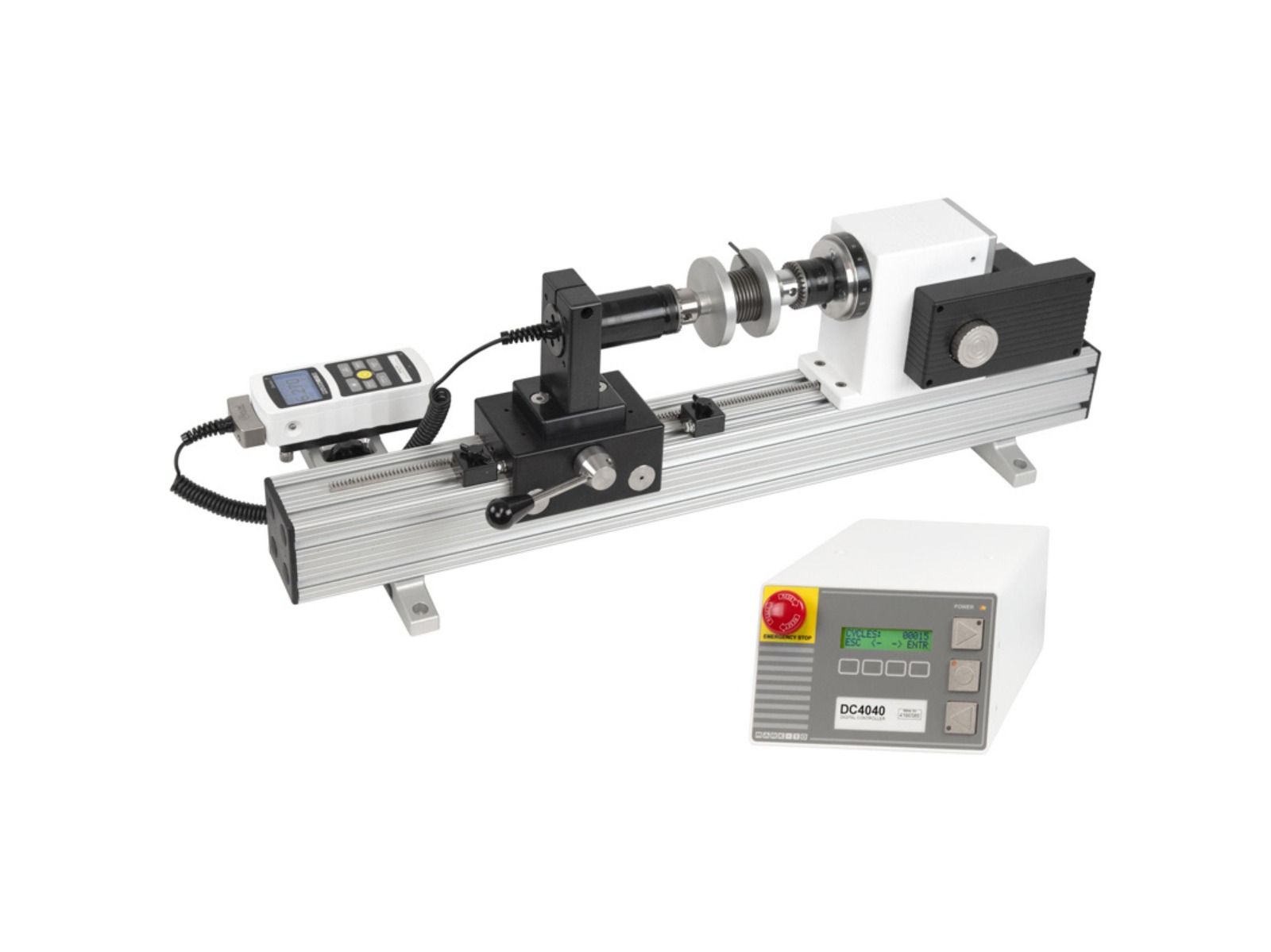

Es un banco de ensayo motorizado de configuración horizontal, diseñado para realizar pruebas de torque con velocidad y desplazamiento angular controlados.
$9,068.00 USD
10
People watching this product now!
Payment Methods:
Descripción
Es un banco de ensayo motorizado de configuración horizontal, diseñado para realizar pruebas de torque con velocidad y desplazamiento angular controlados.
Pertenece a la misma familia que el TSTM-DC vertical. La principal diferencia es la orientación horizontal del sistema de ensayo, que facilita la sujeción y evaluación de resortes de torsión, mecanismos rotativos, componentes cilíndricos y otros ensambles.
1. Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | TSTMH-DC |
| Tipo | Banco motorizado horizontal para pruebas de torque |
| Capacidad máxima estándar | 100 lbf·in (aprox. 11.3–11.5 N·m) |
| Velocidad de rotación | 0.01–15 RPM |
| Velocidad angular equivalente | 0.05–90°/s |
| Exactitud de velocidad | ±0.2% del valor configurado |
| Variación de velocidad con carga | ±0% especificada |
| Exactitud del desplazamiento angular | ±0.7° |
| Resolución angular | 0.1° |
| Repetibilidad angular | 0.1° |
| Profundidad de garganta | 104 mm |
| Recorrido máximo del deslizador | 394 mm |
| Avance del deslizador | 26.6 mm por revolución de palanca |
| Ajuste angular manual | 12° por revolución de la perilla |
| Alimentación eléctrica | 80–250 VAC |
| Comunicación | RS-232 para salida angular y comunicación con PC |
| Montaje | Dos patas de montaje para instalación en banco |
| Placa de montaje de accesorios | 25 orificios roscados #10-32 |
| Certificación | Marcado CE |
| Peso de envío publicado | Aproximadamente 25.9 kg (57 lb) |
2. Funciones principales
Ensayos de torque en posición horizontal
Permite sujetar componentes y aplicar un movimiento rotacional controlado para medir su resistencia a la torsión, torque de apertura o torque de operación.
Control programable
Permite ajustar velocidad, sentido de giro horario y antihorario, límites angulares y retorno automático.
Medición mediante sensor externo
Puede utilizar sensores de torque compatibles de la serie R50, junto con un indicador digital M5I o M7I, para visualizar el torque aplicado.
Pruebas repetitivas y automatizadas
Admite programación de hasta 100,000 ciclos, tiempos de permanencia y velocidades configurables por sentido de giro. También ofrece comunicación con PC mediante accesorios compatibles.
