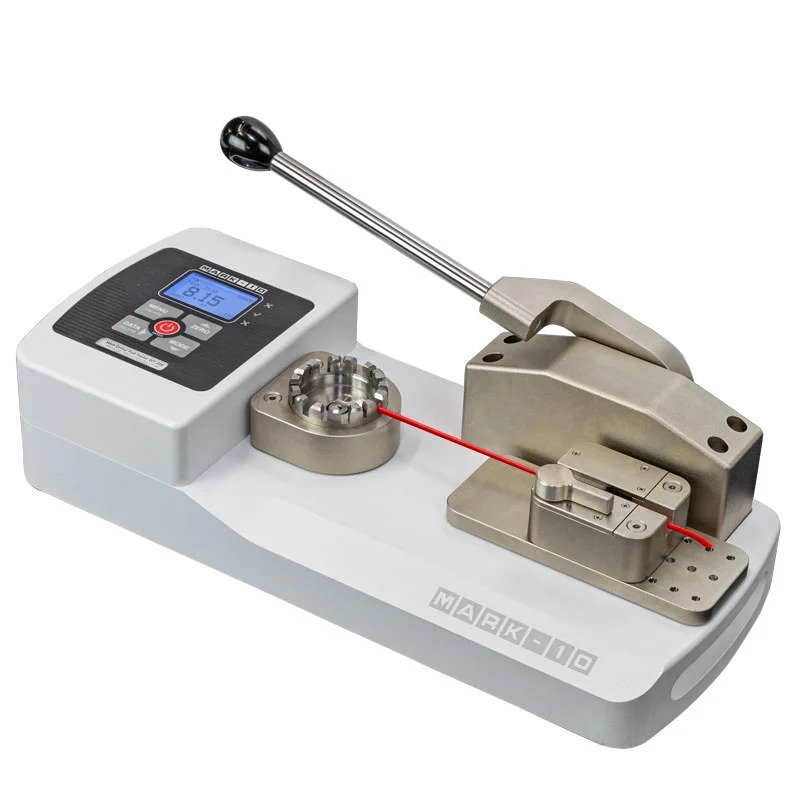

Mark-10 WT-205 Wire Crimp Pull Tester
$3,009.00 USD
1 disponibles
1 disponibles
19
People watching this product now!
Payment Methods:
Descripción

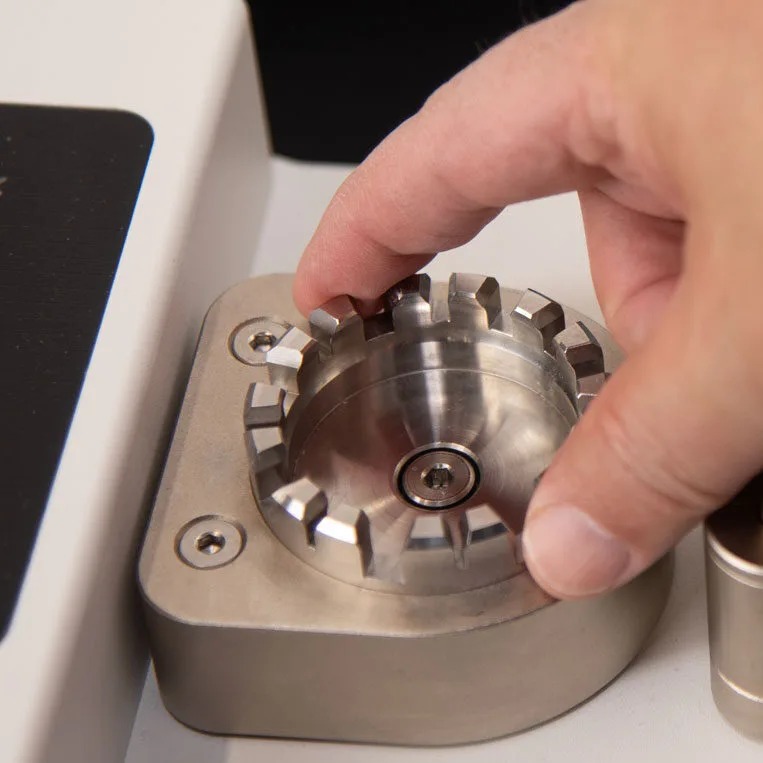

Mida las fuerzas de tracción de crimpado de cables con precisión y eficiencia con el comprobador WT-205, portátil y personalizable. Aplique fácilmente hasta 200 lbF (1000 N) de fuerza mediante una palanca ergonómica. El soporte de terminal ajustable estándar del comprobador contiene múltiples ranuras para diámetros de hasta AWG 3 (0,25 pulg. [6,3 mm]), mientras que la cuña autoajustable sujeta firmemente el extremo libre del cable.

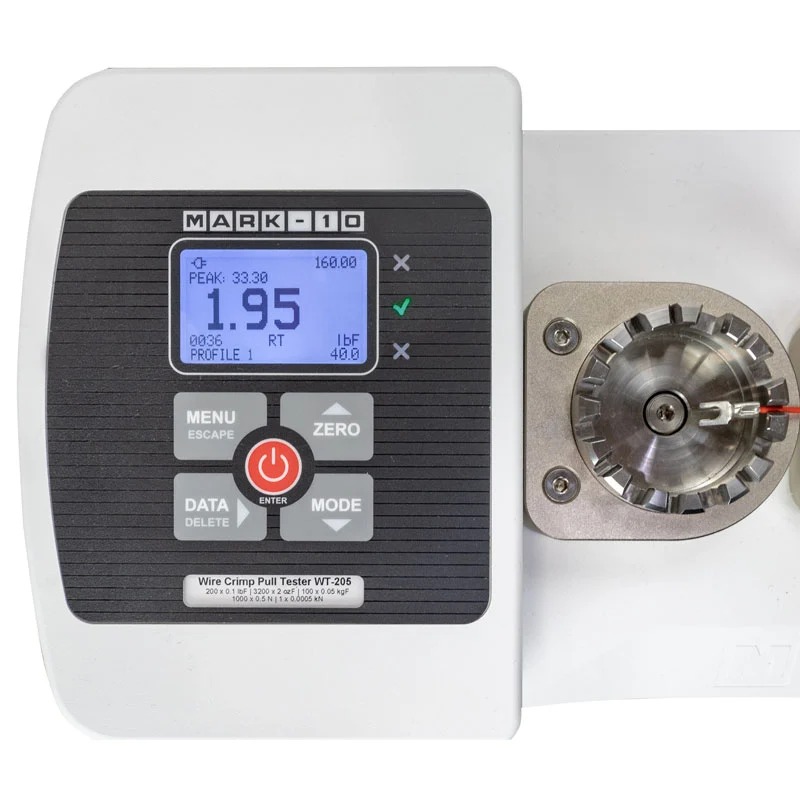

Una pantalla LCD gráfica retroiluminada muestra la fuerza en tiempo real, la fuerza pico, la unidad de medida y los indicadores de aprobado/reprobado. También se pueden utilizar indicadores de aprobado/reprobado verde y rojo. Una barra de carga en la pantalla muestra cuándo se aproxima una sobrecarga.
Transfiera datos a una PC u otro colector de datos mediante USB, RS-232, Mitutoyo (Digimatic) o salidas analógicas. El WT-205 almacena hasta 1000 lecturas y calcula estadísticas. Al romperse la muestra, el comprobador puede guardar y generar automáticamente la fuerza pico y la puesta a cero automática para preparar la siguiente prueba, lo que aumenta la eficiencia.
El WT-205 admite prácticamente cualquier tipo de aislamiento de cable mediante mordazas estándar y opcionales. Recomendamos enviarnos muestras de cable para su evaluación antes de la compra y determinar si las mordazas estándar son adecuadas o si se necesitan mordazas opcionales.
-
Mide valores de fuerza máxima y en tiempo real
-
La operación ergonómica de la palanca produce 200 lbF [1000 N]
-
Salidas USB, RS-232, Mitutoyo (Digimatic) y analógicas
-
La salida automática, el almacenamiento de datos y la puesta a cero tras la rotura de la muestra ayudan a automatizar los procesos de prueba.
-
Memoria de datos de 1.000 puntos con estadísticas y salidas
-
La protección con contraseña evita cambios no autorizados
-
Indicadores de punto de ajuste programables y salidas para determinación de aprobado/reprobado
-
La frecuencia de muestreo de alta velocidad de 7000 Hz captura con precisión los valores de fuerza máxima
-
Alarmas de audio y tonos de teclas configurables
-
Orificios de montaje para montaje en banco
Capacidad x Resolución: |
200 x 0,1 lbF, 3200 x 2 ozF, 100 x 0,05 kgF, 1000 x 0,5 N, 1 x 0,0005 kN |
|
Exactitud: |
±0,2% de la escala completa |
|
Rango de calibre de cable*: |
AWG30 – AWG3* |
|
Rango de diámetro del alambre: |
0,01 – 0,25 pulgadas [0,3 – 6,3 mm] |
|
Longitud mínima de muestra: |
2,1 pulg. [53,3 mm], sin incluir la terminación |
|
Alargamiento máximo de la muestra: |
1,7 pulgadas [43,2 mm] |
|
Fuerza: |
Adaptador de CA: 100-240 VCA, 50-60 Hz, 0,3 A, Batería: recargable NiMH de 8,4 V. El indicador de batería baja aparece cuando el nivel de batería es bajo y el comprobador se apaga automáticamente cuando la energía alcanza la etapa crítica. |
|
Duración de la batería: |
Luz de fondo encendida: hasta 7 horas de uso continuoLuz de fondo apagada: hasta 24 horas de uso continuo |
|
Frecuencia de muestreo: |
7.000 Hz |
|
Salidas: |
USB/RS-232: Configurable hasta 115.200 baudios.Mitutoyo (Digimatic): BCD serial compatible con todos los dispositivos Mitutoyo compatibles con SPC.Analógico: ±1 VCC, ±0,25 % de la escala completa a capacidad.Puntos de ajuste: Tres líneas de drenaje abiertas. |
|
Sobrecarga segura: |
150% de la escala completa (la pantalla muestra “OVER” al 110% y más) |
|
Peso: |
16,1 libras [7,3 kg] |
|
Peso del envío: |
24,5 libras [11 kg] |
|
Garantía: |
3 años (ver declaración individual para más detalles) |
|
Código HS: |
Modelo n.º |
Código HS: |
WT-205 |
9024100000 |
|
CERTIFICADO15-1004WT3002WT3003WT3004AC1049AC1109AC1111AC1118AC1030AC1031AC1032AC1035 |
9024800000 |
|
Número de serie: |
EAR99 |
|
País natal: |
EE.UU |
|
* Incluyendo el aislamiento. Para garantizar que la muestra de cable encaje en el WT-205, mida el diámetro exterior total del cable aislado y compárelo con el rango de diámetro especificado. Tenga en cuenta la compresibilidad de la muestra al realizar esta determinación.
En la caja
El comprobador de tracción de engarce de cables WT-205 se envía como se muestra a la izquierda e incluye los siguientes accesorios:
(1) Palanca extraíble
(1) Cable USB
(1) Batería
(1) Adaptador de CA
(1) Certificado de calibración sin datos
Funciones opcionales:
Cualquiera de estas funciones opcionales puede adquirirse al realizar el pedido o habilitarse posteriormente en el campo mediante un sencillo proceso de activación. También está disponible un paquete completo de opciones, que incluye todas las funciones mencionadas a un precio reducido. El probador se entrega en modo de demostración, durante el cual todas las funciones disponibles están habilitadas durante 160 horas de funcionamiento.
Característica |
N.º de pieza |
Descripción |
|---|---|---|
Perfiles |
WF010 |
Guarde y recupere conjuntos de parámetros de prueba, como velocidad, límites de aprobación/reprobación, unidad de medida, etc.Se puede almacenar un máximo de 500 perfiles. |
Sello de fecha y hora |
WF013 |
Se aplica una marca de fecha y hora a cada punto de datos guardado. |
Paquete completo de opciones |
WFCOMP-205 |
Incluye todas las funciones opcionales enumeradas anteriormente. |
|
|
Accesorio de terminal de anillo (AC1135)Se proporcionan varios tamaños de pines, de 1/8″ a 3/8″ [3,2 a 9,5 mm] de diámetro. |
|
|
Accesorio de terminal en blanco mecanizable (AC1136)Para formas y tamaños de muestra únicos. |
|
|
Conjunto de mordaza de bolardo (AC1134).Sujeta el extremo libre de la muestra mediante un bolardo y un tornillo de banco. Basado en la mordaza modelo G1102. |
|
|
Conjunto de agarre de doble rodillo (AC1133).Los rodillos moleteados con acción de leva sujetan el extremo libre del cable. Reemplaza el agarre de cuña estándar. Basado en el agarre modelo G1002. |
|
|
Conjunto de agarre de cuña (AC1132).Las mordazas autoajustables sujetan eficazmente la muestra. Este tipo de agarre es estándar en el extremo del actuador, pero también puede sustituir el soporte estándar de la torreta. |
|
|
Estuche de transporte (AC1137-1)Proporciona espacio de almacenamiento para el probador WT-205, el accesorio de terminal de anillo opcional, el adaptador de CA, el cable USB y los accesorios. |
|
|
|
|
|
Certificado de calibración con datos (CERT) |
|
|
Kit de calibración (AC1049).Juego completo de soportes y tornillería para calibrar un comprob |
EN [MM]
Modelo |
Descripción |
|---|---|
WT-205 |
Comprobador de terminales de cable, 200 lbF / 1000 N |
Funciones opcionales |
|
|---|---|
WF010 |
Guardar varios perfiles |
WF013 |
Sello de fecha y hora |
WFCOMP-205 |
Paquete completo de opciones, WT-205 |
Elementos adicionales a considerar |
|
|---|---|
CERT |
Certificado de calibración con datos |
15-1005 |
Software de medición MESUR® Plus |
AC1135 |
Accesorio de terminal de anillo |
AC1136 |
Accesorio de terminal en blanco mecanizable |
AC1137-1 |
Estuche de transporte |
AC1134 |
Conjunto de agarre de bolardo |
AC1133 |
Conjunto de agarre de rodillo doble |
AC1132 |
Conjunto de agarre en cuña |
AC1049 |
Kit de calibración (pesas no incluidas) |
AC1120 |
Punta, EUR |
AC1121 |
Prong, Reino Unido |
AC1122 |
Punta, AUS |
