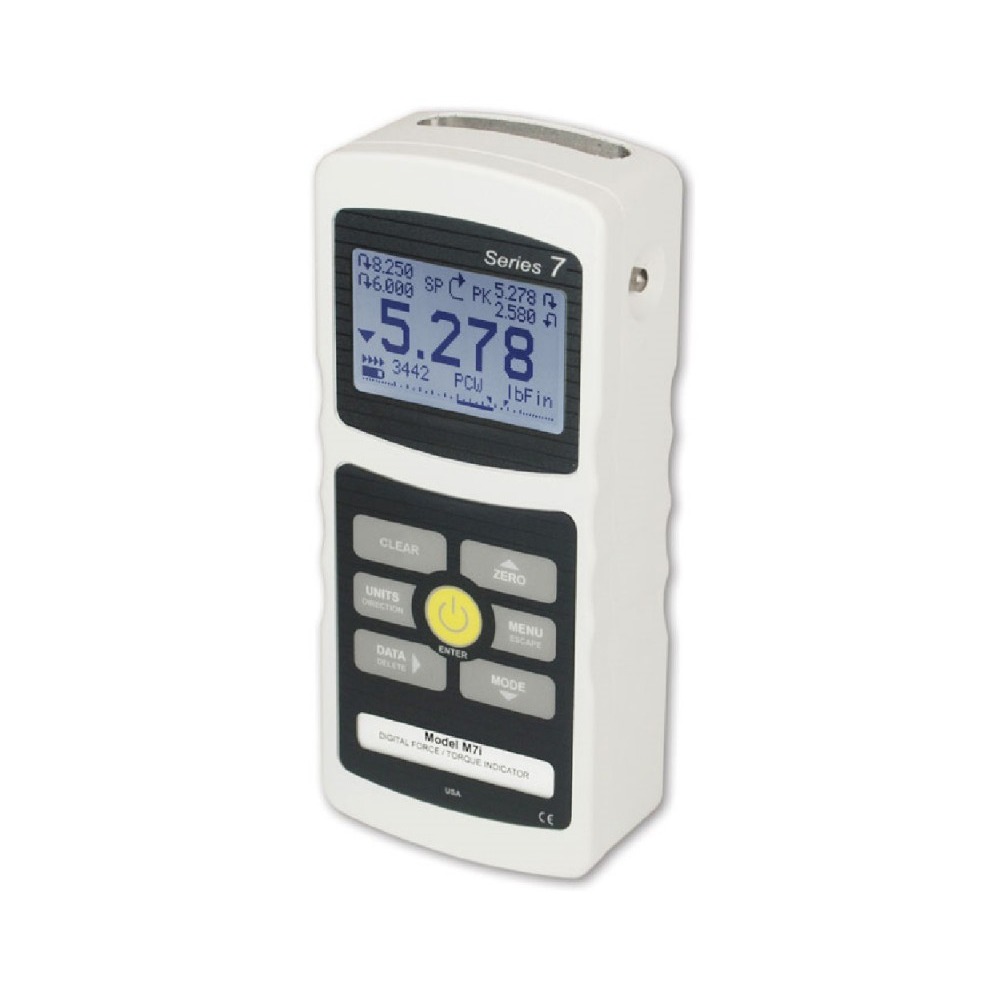

Mark-10 M7i Force / Torque Indicator

El Mark-10 M7i es un indicador digital profesional de fuerza y torque, diseñado para trabajar con una amplia variedad de sensores remotos Mark-10 mediante la tecnología Plug & Test®. A diferencia de un medidor de fuerza convencional, el M7i funciona como una unidad de lectura y procesamiento a la que se conectan sensores intercambiables; los datos de calibración y configuración se almacenan en el conector inteligente del propio sensor. Esto permite intercambiar sensores sin necesidad de recalibrar el indicador.

El M7i está orientado a pruebas profesionales de fuerza y torque, tanto manuales como automatizadas. Puede utilizar sensores Mark-10 con capacidades desde 0.25 hasta 10,000 lbf (1 N a 50 kN) para fuerza y desde 10 ozf·in hasta 5,000 lbf·in (7 N·cm a 550 N·m) para torque. Los sensores se venden por separado.

Una de sus principales ventajas es su alta velocidad de adquisición de 14,000 Hz, que permite capturar eventos extremadamente rápidos. Además, puede almacenar hasta 5,000 lecturas individuales o realizar captura continua de hasta 5,000 puntos, con una frecuencia de adquisición de hasta 14,000 Hz. La información puede descargarse a una computadora para análisis posterior.

Especificaciones técnicas

Las especificaciones corresponden a la documentación oficial vigente de Mark-10.

Características principales

• Tecnología Plug & Test® para utilizar sensores de fuerza y torque intercambiables.
• 14,000 Hz de frecuencia de muestreo, adecuada para eventos de fuerza extremadamente rápidos.
• 500 Hz de salida máxima de datos.
• Precisión del indicador de ±0.1 % de escala completa.
• Memoria para hasta 5,000 lecturas individuales.
• Captura continua de hasta 5,000 puntos.
• Detección de primer y segundo pico.
• Detección de ruptura con funciones automáticas de salida, almacenamiento y puesta a cero.
• Promediado de lecturas para obtener valores promedio durante una prueba.
• Puntos de ajuste programables con indicadores y salidas.
• Protección mediante contraseña para sensores, teclas y calibración.
• Comunicación mediante USB, RS-232, Mitutoyo y salida analógica.

Funciones avanzadas

El M7i incorpora funciones especialmente útiles para sistemas automatizados de prueba. Puede configurarse para realizar acciones automáticamente después de detectar la ruptura de una muestra u otros eventos, incluyendo guardar datos, enviar información a un dispositivo externo y poner a cero la lectura. También admite un pedal de control programable, que puede ejecutar hasta tres funciones separadas por intervalos configurables.

Otra característica importante es la posibilidad de seleccionar cinco unidades de medición, además de una unidad para coeficiente de fricción y una unidad definida por el usuario. Esto permite adaptar el indicador a aplicaciones especializadas de fuerza, torque y ensayos de materiales.

Compatibilidad con sensores

El M7i no incluye un sensor de fuerza o torque como parte del indicador básico; estos se adquieren por separado. La familia Plug & Test® permite conectar sensores Mark-10 de diferentes capacidades al mismo indicador. El sensor almacena sus propios datos de calibración y configuración en el conector inteligente, permitiendo que diferentes sensores sean intercambiados entre indicadores compatibles.

Los sensores compatibles incluyen diferentes series para tensión, compresión y torque, con capacidades que abarcan desde mediciones muy pequeñas hasta aplicaciones de alta fuerza de 50 kN.

Conectividad y software

El M7i dispone de USB y RS-232 para comunicación con computadoras y otros equipos. También cuenta con salida Mitutoyo Digimatic y salida analógica. La comunicación USB/RS-232 puede configurarse hasta 230,400 baudios, y el equipo incluye Gauge Control Language 2, que permite el control completo del indicador desde una computadora.

Puede utilizarse con MESUR® Lite para recopilar y exportar datos, así como con MESUR®gauge para funciones más avanzadas de adquisición, representación gráfica, análisis y generación de reportes.

Contenido del paquete

El indicador M7i incluye:

• Indicador profesional M7i.
• Estuche de transporte.
• Cable USB.
• Adaptador de corriente AC.
• Batería recargable.
• Certificado de conformidad.
• Software/controladores disponibles para comunicación con PC.

Los sensores de fuerza y torque se venden por separado.

Aplicaciones

El M7i es adecuado para:

• Ensayos de tracción y compresión.
• Pruebas de fuerza de ruptura.
• Pruebas de extracción y desprendimiento.
• Ensayos de torque.
• Control de calidad industrial.
• Investigación y desarrollo.
• Pruebas automatizadas con bancos Mark-10.
• Análisis de fuerzas en componentes y materiales.
• Pruebas rápidas que requieren una elevada frecuencia de adquisición.
• Integración con sistemas de adquisición de datos y automatización.
