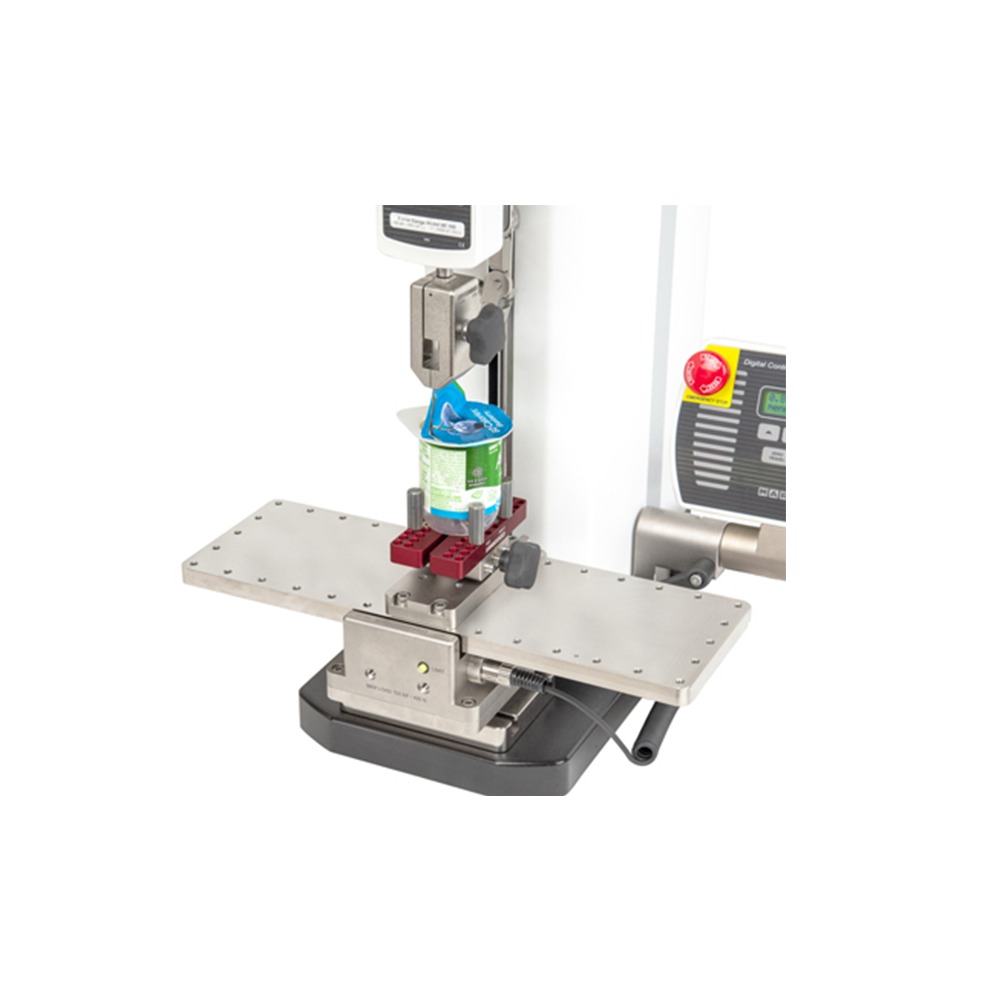

Mark-10 G1109 90° / 45° / 30° Peel Test Fixture
El Mark-10 G1109 es una solución profesional para ensayos de pelado y adhesión, especialmente útil en la industria del empaque, películas, cintas y sellos, con una capacidad de 100 lbF / 500 N y cumplimiento de importantes normas ASTM
$2,134.00 USD
En existencia
En existencia
18
People watching this product now!
Payment Methods:
Descripción
El Mark-10 G1109 es un accesorio de prueba de pelado a 90° (90° Peel Fixture) diseñado para evaluar la fuerza de adhesión y desprendimiento de cintas, películas, sellos de aluminio, materiales de empaque y otros productos flexibles. Está diseñado para mantener un ángulo constante de 90° entre la superficie de trabajo y la dirección de tracción, proporcionando condiciones de prueba repetibles y controladas.
El G1109 incorpora una mesa de trabajo plana de gran superficie con orificios roscados de montaje, que permite sujetar diferentes muestras y accesorios. La mesa se desplaza horizontalmente mientras el cabezal del banco de pruebas se mueve verticalmente, generando el movimiento necesario para realizar ensayos de pelado de forma controlada. También incorpora un interruptor de límite integrado que puede detener automáticamente el movimiento del banco cuando la mesa llega al final de su recorrido.
El accesorio es especialmente adecuado para aplicaciones de control de calidad, desarrollo de materiales, evaluación de empaques y caracterización de adhesivos. Puede utilizarse para pruebas conforme a ASTM D6862, ASTM D3330 y ASTM D903. Además, mediante accesorios opcionales, es posible realizar pruebas con diferentes ángulos de tracción.
Especificaciones técnicas
| Especificación | Mark-10 G1109 |
|---|---|
| Tipo | Accesorio para prueba de pelado a 90° |
| Capacidad máxima | 100 lbF (500 N) |
| Ángulo de prueba estándar | 90° |
| Recorrido máximo de la mesa | 8.2 in (210 mm) |
| Peso del accesorio | 6.0 lb (2.7 kg) |
| Peso de envío | 11 lb (5 kg) |
| Superficie de trabajo | Mesa plana de gran tamaño con orificios roscados |
| Normas | ASTM D6862, ASTM D3330, ASTM D903 |
| País de origen | EE. UU. |
| Código HS | 9024800000 |
| ECCN | EAR99 |
Datos basados en las especificaciones oficiales de Mark-10.
Compatibilidad
El G1109 es compatible con los bancos y marcos de prueba Mark-10 F105, F305 y F505. También puede utilizarse con los modelos F755 y F1505 mediante el adaptador AC1087, así como con el banco motorizado ESM303 cuando se utiliza con un medidor de fuerza. Para los modelos ESM1500LC, ESM1500SLC, ESM750LC y ESM750SLC también se requiere el adaptador AC1087.
Accesorios opcionales
- AC1079: soporte de ángulo ajustable, permite inclinar el accesorio hasta ±30°.
- AC1078: adaptador de polea para ajustar el ángulo de tracción de 0° a 90°, con capacidad máxima de 30 lbF (150 N).
- AC1080: adaptador para utilizar determinados grips G1023/G1058 con el G1109.
- AC1087: adaptador para determinados bancos ESM750/ESM1500 y marcos F755/F1505.
Contenido del paquete
El G1109 incluye el accesorio de pelado G1109, cable del interruptor de límite, soporte del cabezal (crosshead bracket), grip G1078, adaptador de montaje para banco de pruebas y herrajes de montaje.
