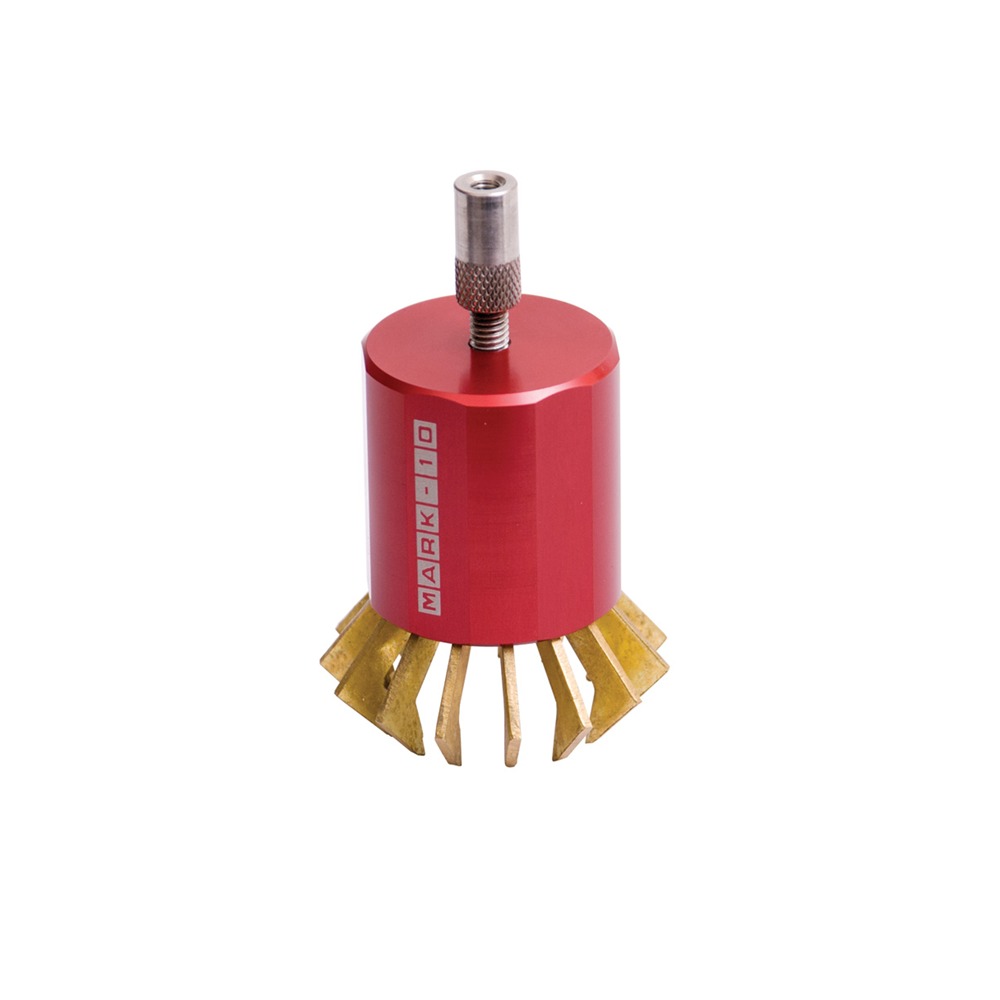

Mark-10 G1056 Multi-Jaw Grip
El Mark-10 G1056 Multi-Jaw Grip es una mordaza versátil para ensayos de tracción y extracción de piezas redondas o irregulares, con una capacidad de 100 lbf (500 N). Su sistema de múltiples garras accionado mediante la rotación de la carcasa permite sujetar una amplia variedad de componentes, convirtiéndolo en una solución práctica para pruebas de pull-off y control de calidad industrial.
$366.00 USD
En existencia
En existencia
12
People watching this product now!
Payment Methods:
Descripción
El Mark-10 G1056 Multi-Jaw Grip es una mordaza universal de múltiples garras para ensayos de tracción y extracción, diseñada para sujetar de forma segura piezas redondas, cilíndricas o de formas irregulares. Su diseño permite adaptarse a diferentes geometrías de muestra, por lo que resulta especialmente útil cuando una mordaza convencional de caras planas no puede proporcionar un agarre adecuado.
El mecanismo de sujeción funciona mediante la rotación de la carcasa de la mordaza: al girarla, las garras se abren o se cierran para adaptarse a la pieza. Esta configuración proporciona una sujeción práctica y versátil para aplicaciones de pull testing, particularmente en pruebas de extracción (pull-off) de sujetadores, componentes y piezas pequeñas. Mark-10 señala aplicaciones en industrias como juguetes, confección y otros productos manufacturados.
El G1056 tiene una capacidad máxima de 100 lbf (500 N). Su rango de sujeción recomendado permite trabajar con muestras de aproximadamente 0.40 a 1.25 pulgadas (10.2 a 31.7 mm) de diámetro, mientras que el diámetro máximo de muestra indicado por Mark-10 es de 2.30 pulgadas (58.4 mm). Esto le permite cubrir una amplia variedad de componentes redondos e irregulares.
Además, puede complementarse con un adaptador giratorio G1018-1, que permite que la muestra se alinee correctamente durante el ensayo de tracción. También existen adaptadores tipo Eye End, que facilitan la instalación y desmontaje de la mordaza y ayudan a evitar que ésta gire durante la prueba.
Especificaciones técnicas
| Especificación | Mark-10 G1056 |
|---|---|
| Tipo | Multi-Jaw Grip / Mordaza de múltiples garras |
| Aplicación | Ensayos de tracción y extracción (pull testing / pull-off) |
| Capacidad máxima | 100 lbf (500 N) |
| Rango de muestra | Ø0.40 – 1.25 in (10.2 – 31.7 mm) |
| Diámetro máximo de muestra indicado | 2.30 in (58.4 mm) |
| Peso | 0.30 lb (0.14 kg) |
| Peso de envío | 1 lb (0.5 kg) |
| Conexión | #10-32 |
| Dimensión A | 3.50 in (88.9 mm) |
| Dimensión B | 2.30 in (58.4 mm) máx. |
| Dimensión C | 1.63 in (41.4 mm) |
| Diámetro D | 1.55 in (39.4 mm) |
| Dimensión E | 0.075 in (1.91 mm) |
| Diámetro F | 0.40 – 1.25 in (10.2 – 31.7 mm) |
| Código HS | 9024800000 |
| ECCN | EAR99 |
| País de origen | Estados Unidos |
Las dimensiones y especificaciones están basadas en la documentación técnica oficial de Mark-10.
Características principales
- Capacidad de 100 lbf / 500 N.
- Diseño de múltiples garras para sujetar piezas redondas e irregulares.
- Apertura y cierre mediante rotación de la carcasa.
- Rango de sujeción de aproximadamente 10.2 a 31.7 mm.
- Adecuado para pruebas de extracción y tracción.
- Diseño compacto y ligero de aproximadamente 140 g.
- Conexión #10-32.
- Puede utilizarse con un adaptador giratorio G1018-1 para mejorar la alineación.
- Compatible con adaptadores tipo Eye End para facilitar el cambio de mordaza y evitar su rotación.
Aplicaciones
El G1056 es especialmente útil para pruebas de fuerza en sujetadores, botones, componentes, piezas redondas, elementos de juguetes, componentes de prendas de vestir y piezas con geometrías irregulares. Su principal ventaja es que las garras pueden adaptarse a formas que resultarían difíciles de sujetar con una mordaza convencional.
También es una buena opción para sistemas de control de calidad, investigación y desarrollo y pruebas de resistencia de componentes, cuando se necesita determinar la fuerza necesaria para extraer o desprender una pieza.
Contenido
El Mark-10 G1056 incluye un espárrago #10-32 M/M con tuercas de seguridad para su instalación en equipos compatibles.
