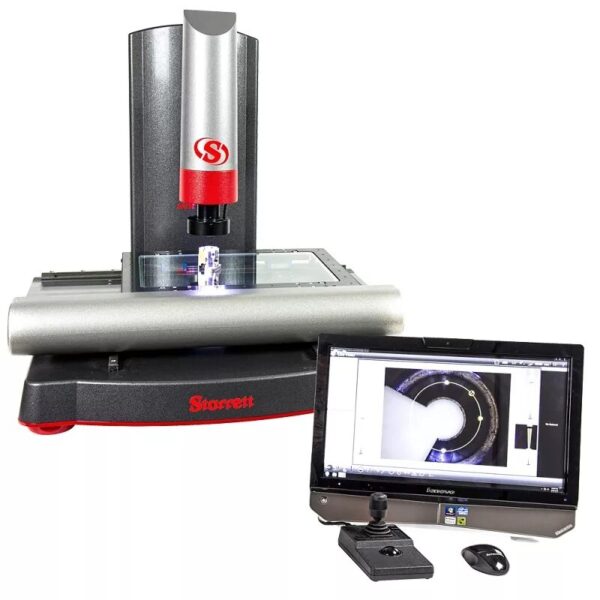

Starrett AVR300 CNC Vision System 12″ x 8″ XY Travel

Los sistemas de metrología de visión automática CNC de la serie Starrett AVR son ideales para mediciones repetitivas y comparación automática con archivos CAD. Están disponibles con ópticas de zoom dedicadas de 6.5:1 o con un soporte de lente de bayoneta de cambio rápido, que acepta una selección de lentes telecéntricos para una resolución a nivel micrón y una distorsión óptica de hasta 0.001% para mediciones precisas del campo de visión (FOV). Estos sistemas pueden abarcar una pieza pequeña completa de hasta 2.00″ x 1.50″ o una característica de una pieza más grande, y se integran perfectamente con el movimiento del escenario para medir piezas con una longitud de hasta 12″. Las características de hardware de la serie AVR incluyen una base de granito para máxima estabilidad, guías lineales de bolas recirculantes para un movimiento suave y preciso del escenario, y control CNC completo para un alto rendimiento. Toda la electrónica, excepto el PC, está alojada en la columna Z, asegurando un sistema integrado con un cableado externo mínimo.

Rango: 12″ x 8″ x 8″ de desplazamiento X-Y-Z

Resolución: 0.1 µm

Tipo: CNC

Salida SPC: Sí

Precisión: X-Y: E2 = 1.9 µm + 5L/1000; Z: E1 = 2.5 µm + 5L/1000

Detalles:

• Tipo de Sistema: De banco
• Orientación de Vista de Pieza: Vertical
• Desplazamiento X-Y-Z (pulg): 12″ x 8″ x 8″
• Desplazamiento X-Y-Z (mm): 300 x 200 x 200
• Medición del Eje Z: Estándar
• CNC: Estándar
• Precisión X-Y: 1.9 µm + 5L/1000 para X e Y; 3.5 µm + 5L/1000 para Z
• Resolución de Escala: 0.1 µm
• Base: Granito
• Sistema de Control / Software: M3
• Pantalla: PC táctil de 21″
• Ópticas de Zoom – Estándar: 6.5:1
• Ópticas de Zoom – Opcional: 12:1
• Cámara de Video Digital: 1 MP a color estándar, 2 MP con telecéntrico
• Iluminación con Anillo de Superficie: LED
• Iluminación Transmitida: LED
• Iluminación Coaxial: LED opcional
• Iluminación de Cuadrante en Campo Oscuro (solo LED opcional): LED opcional
• Iluminación de Cuadrante en Campo Luminoso (solo LED opcional): LED opcional
• Lentes Auxiliares (Opcional): 0.5X, 1.5X, 2.0X
• Lentes Telecéntricos (Requeridos para FOV & HDV): 0.3X, 0.5X, 0.8X, 1.0X, 2.0X, 4.0X
• Accesorio Rotatorio: Opcional
• Base de Estación de Trabajo, Extensión y Brazo Oscilante: Opcional
• Fijación de Piezas: Opcional
• Calibración de Píxeles de Video Estándar: Opcional
• Estándares de Calibración: Opcional

• Posicionamiento CNC X-Y-Z completo o posicionamiento manual motorizado utilizando un control remoto con joystick y trackball
• Detección de bordes en video (VED)
• Mediciones del campo de visión (FOV) integradas con el movimiento del escenario
• Escalas Renishaw para 0.00002″ (0.1 µm) en los ejes X, Y y Z
• Base de granito
• Ópticas de zoom CNC dedicadas de 6.5:1 o 12:1 en AVR200 y AVR30
