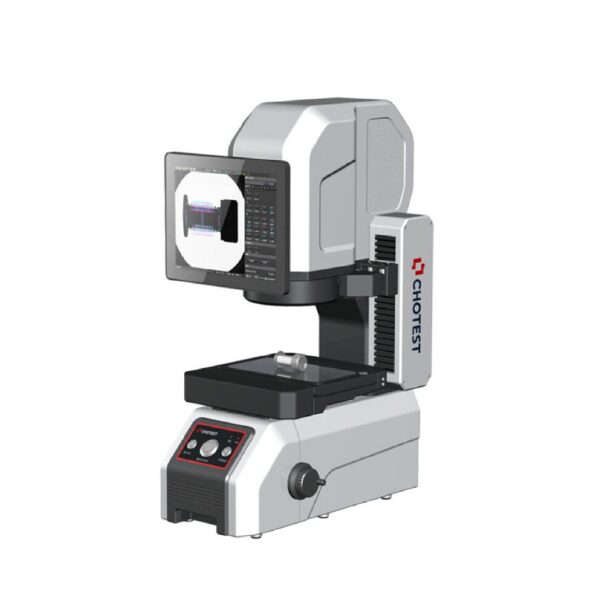

Chotest VX3100 Flash Measuring Machine
Basadas en el principio de medición visual con algoritmos de análisis de imágenes de precisión, equipadas con lentes ópticas telecéntricas dobles con alta profundidad de campo, las máquinas de medición de flash de la serie VX3000 logran una medición dimensional rápida mediante la operación de una tecla.
1 disponibles
20
People watching this product now!
Payment Methods:
Descripción
La serie VX3000 es adecuada para la medición dimensional precisa en los campos de maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, electrodomésticos de bajo voltaje, materiales magnéticos, estampado de precisión, conectores, conectores, terminales, teléfonos móviles, electrodomésticos, placas de circuitos impresos, equipos médicos, relojes, herramientas de corte, etc.
Sensor de imagen: 5M CMOS
Monitor: Integrado 10.4” LCD (XGA:1024 x 768)
Externo 24”LCD (XGA:1920 x 1080)
Lente de aceptacion: Lente telecéntrica en el espacio objeto
Iluminacion: Anillo: Iluminación de cuatro segmentos (Luz blanca/Luz verde)
Luz inferior: Iluminación de transmisión telecéntrica (Luz verde)
Campo de vision: Campo amplio W100 mm x L200 mm
Repetibilidad de la imagen medida: Campo amplio: Sin union +/- 0.5 µm
Con union +/- 2 µm
Alta precision: Sin union +/- 0.1 µm
Con union +/- 0.5 µm
Exactitud de la imagen medida: Campo amplio: Sin union +/- 5 µm
Con union +/- (7 + 0.02 L)µm
Alta precision: Con union +/-(4 + 0.02L)µm
Software: VisionX
Resolucion: 0.1µm
Mesa de Objetivo X: Recorrido en 110 mm (motorizado)
Capacidad de carga: 2 kg
Recorrido en Z 35 mm (motorizado)
Dimensiones 500 x 280 x 670 mm
Peso 30 kg
Aplicaciones
El software VisionX proporciona hasta 80 herramientas de análisis de extracción, incluidas [Extracción de características] (como puntos máximos, líneas centrales, arcos, picos, etc.), [Herramientas accesorias] (como cualquier punto, línea y círculo, línea recta ajustada, círculo ajustado, tangente, círculo inscrito, etc.), [Etiquetado inteligente], [tolerancia de forma], [Herramienta de aplicación] especial (como distancia de paso, ángulo de paso, ranura, rosca, cruz redonda, ángulo descendente, esquinas redondeadas, etc.)
